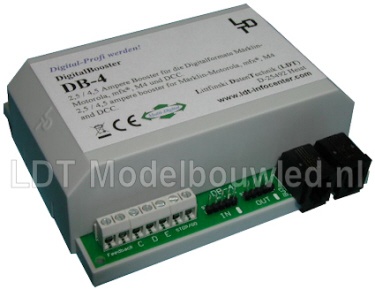

De digitaalbooster DB-4 levert een digitaalstroom van 2,5 of 4,5 Ampère. Over zijn galvanisch gescheiden Boosterbus-Aansluitingen (5-polig-, CDE- en Roco-boosterbus) wordt de DB-4 met de digitaalcentrale verbonden en versterkt de digitaalformaten Märklin-Motorola, mfx®, M4 en DCC

Eigenschappen van de DB-4

  • De DigitalBooster DB-4 kan over zijn galvanisch gescheiden boosterbusaansluitingen in combinatie met vele digitaalcentrales over de 5-polige boosterbus, de CDE-boosterbus of over de Roco-boosterbus worden ingezet.
  • De tabel toont de mogelijke verbindingen naar de betreffende digitaalcentrale:

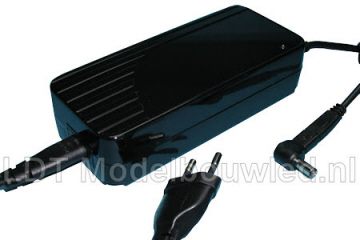

  • De DigitaalBooster DB-4 wordt niet uit een traditionele modelbaantransformator, maar uit de DB-4 PowerSupply gevoed, waarop de gestabiliseerde digitale railspanning van 15, 16, 18, 19, 20, 22 en 24 Volt, geschikt voor alle spoorbreedtes, instelbaar is. De schakelende netvoeding 120VA DB-4-PowerSupply is geschikt voor het bedrijf met netspanningen van 110 tot 240 VAC met een frequentie van 50 en 60 Hertz
  • U krijgt op de decoder 24 maanden garantie, (geldt uitsluitend voor gebouwde modules en in )
    combinatie met de DB4 PowerSupply)




Gebruiksaanwijzing Aansluitvoorbeelden Overzicht verbinding Diditaalcentrale

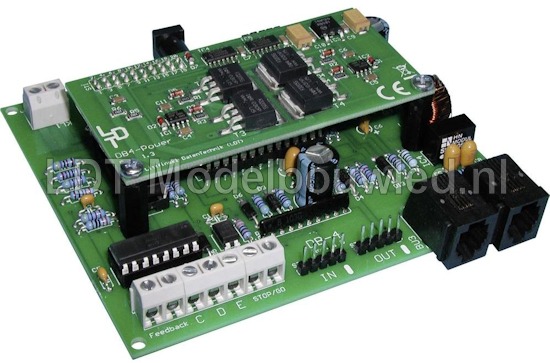

Bouwpakket
Handboek Bouwpakket en gebouwde module in behuizing

Central Station 2 Marklin

Central Station 2 (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Central Station 2 met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
Central Station 2 met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
Central Station 2 (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Booste LDT Central Station 2 Marklin
Central Station 1 (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Central Station 1 met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
Central Station 1 met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
Central Station 1 (3-rail systeem): DB-4 over CDE-boosterbus aansluiten

Central Station 1 (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten

Central Station 1 (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
DB-2 Booster Marklin Mobile Station 2

Märklin Mobile Station 2 met Railbox (3-rail systeem): DB-4 over CD aansluiten

Märklin Mobile Station 2 met Gleisbox (3-rail systeem): Booster-Link (Fa. Tams) integreren

Märklin Mobile Station 2 met twee en meer DB-4: Booster-Link (Fa. Tams) integreren

LDT-DB-4 Trix Mobile Station 2

Trix Mobile Station 2 met Railbox (2-rail systeem): DB-4 over CD aansluiten
LDT Booster Contol Unit Marklin

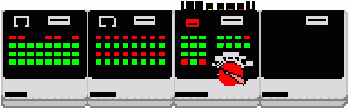

Control Unit (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten


Intellibox (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Intellibox Basic (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
Intellibox (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
Intellibox (2-rail systeem): DB-4 over CDE-boosterbus aansluiten

TWIN-CENTER (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Booster Commander LDT
Intellibox Basic (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
Intellibox Basic (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
LDT Booster IB-Com
IB-Com (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
IB-Com (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
LDT Booster Intellibox II
Intellibox II (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Intellibox II (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
Intellibox II (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Intellibox II (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
LDT Booster Fleischmann digitaalcentrale 680801
Fleischmann digitaalcentrale 680801 (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
Booster Lenz digitaalcentrale LDT
Lenz digitaalcentrale (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
LDT Booster Roco digitaalcentrale 10761/10764
Roco digitaalcentrale 10761/10764 (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
LDT Booster Roco Digital Z21
Roco Digital Z21 (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
multiZENTRALEpro Booster LDT
multiZENTRALEpro (2-rail systeem): DB-4 over Roco-boosterbus aansluiten
EasyControl DB-4 Booster LDT
EasyControl (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
EasyControl (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
EasyControl (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
EasyControl (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
ECos 2 50200 Booster LDT DB-4
ECoS 2 (50200) (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
ECoS 2 (50200) met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
ECoS 2 (50200) met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
ECoS 2 (50200) (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
ECoS 2 (50200) (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
ECoS 2 (50200) (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
LTD Booster 4 ampere ECos 1 50000
ECoS 1 (50000) (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
ECoS 1 (50000) met DigitalBooster DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
ECoS 1 (50000) met twee en meer DB-4 (3-rail systeem): Booster-Link (Fa. Tams) integreren
ECoS 1 (50000) (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
ECoS 1 (50000) (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
ECoS 1 (50000) (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
Commander (3-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Commander (3-rail systeem): DB-4 over CDE-boosterbus aansluiten
Commander (2-rail systeem): DB-4 over 5-polige boosterbus aansluiten
Commander (2-rail systeem): DB-4 over CDE-boosterbus aansluiten
DiCo Station Booster DB-4
DiCoStation (wisselspanningvoeding) met DigitaalBooster DB-4
DiCoStation (gelijkspanningvoeding) met DigitaalBooster DB-4
DB-4 Power modelbaan
DB-4 over de 5-polige-boosterbus met de digitaalcentrale en onderling verbinden
DB-4 over de CDE-boosterbus met de digitaalcentrale en onderling verbinden
DB-4 over de Roco-boosterbus met de digitaalcentrale en onderling verbinden
Externe Stop/Go-toets aansluiten (wisselspanningvoeding)
Externe Stop/Go-toets aansluiten (gelijkspanningvoeding)
Gemeenschappelijke externe Stop en Go drukknop voor aansluiting op meerdere DB-4 boosters (voeding met wisselspanning)
Gemeenschappelijke externe Stop en Go drukknop voor aansluiting op meerdere DB-4 boosters
(voeding met gelijkspanning)
Terugmelding voor booster-management mbv. een RM-88-N
Terugmelding voor booster-management en kontaktrails mbv. een RM-88-N, bij twee- en meer digitaal boosters DB4 met gemeenschappelijke baanmassa
Terugmelding voor booster-management mbv. een RM-88-N-O (gelijkspanningvoeding)
Terugmelding voor booster-management mbv. een RM-88-N-O (digitaalspanningvoeding)
Terugmelding voor booster-management en kontaktrails mbv. een RM-88-N-O, bij twee- en meer digitaal boosters DB4 met gemeenschappelijke baanmassa met wisselspanningsvoeding
Terugmelding voor booster-management en kontaktrails mbv. een RM-88-N-O, bij twee- en meer digitaal boosters DB4 met gemeenschappelijke baanmassa met gelijkspanningsvoeding
Terugmelding voor booster-management mbv. een RS-16-O
  5-Polige Boosterbus   CDE-Boosterbus  Roco-Boosterbus
 Control Unit

X


 Central Station 1Central Station 1

 X

 X


 Central Station 2

 X




 Mobile Station 2 met Railbox



 X


 ECoS 1 (50000)

 X

 X


 ECoS 2 (50200)

 X

 X


 Intellibox 1

 X

 X


 IB-Basic

 X


 IB-COM

 X


 Intellibox 2

 X

 X


 EasyControl

 X

 X


 DiCoStation

 X


 KeyCommander

 X


 TWIN-CENTER

 X

 X


 Roco 10761 (multiMAUS)

 X

 Roco 10764 (multiMAUS)

 X

 Fleischmann 680801 (multiMAUS)

 X

 Roco / Fleischmann multiZENTRALEpro

 X

 Roco / Fleischmann z21 en Z21

 X

 Lenz Digital plus LZ100

 X


 Lenz Digital plus LZV200

 X


 Viessmann Commander

 X

 X
