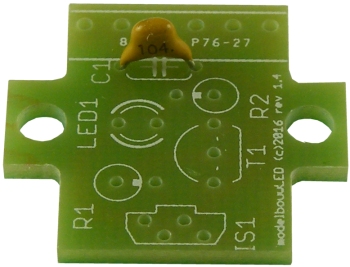

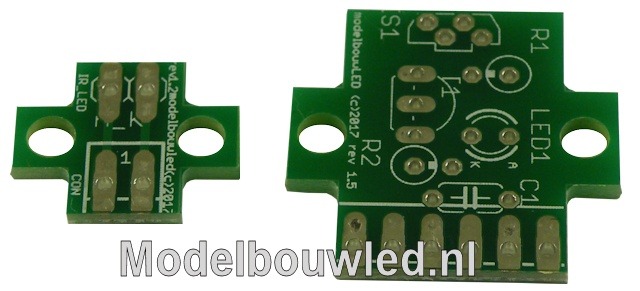

Stap 1
Monteer de condensator C1 100nf (104) |
![](../media/lichtsluis_modeltrein_stap_een_itrain_koploper.jpg) |

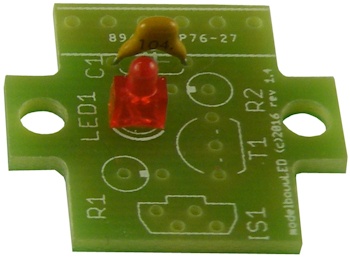

Stap 2
Monteer de led Lange poot links (Anode) |
![](../media/lichtsluis_licht_sluis_koploper.jpg) |

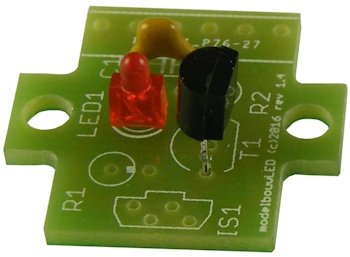

Stap 3
Monteer de Transistor 2n3904 Let op de poliarietijd ! |
![](../media/lichtsluis_licht_sluis_itrain.jpg) |

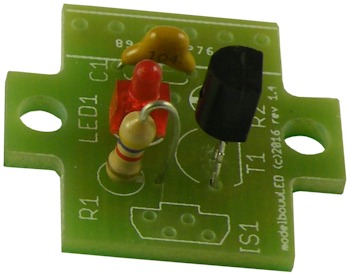

Stap 4
Monteer de weerstand R1 4K7 (Geel/Violet/Rood)
|
![](../media/ldt-licht-sluis-lichtsluis-modeltrein.jpg) |

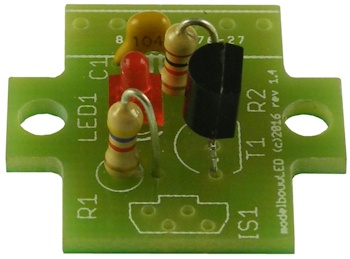

Stap 5 Monteer de weerstand R2 1K (Bruin/Zwart/Rood) |
![](../media/hsi-88-licht-sluis-lichtsluis-modeltrein.jpg) |

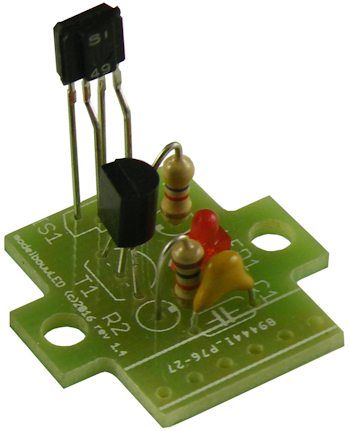

Stap 6 Monteer de IS471FE Let op de poliarietijd ! |
![](../media/sluis-model-bouw-infa-red.jpg) |

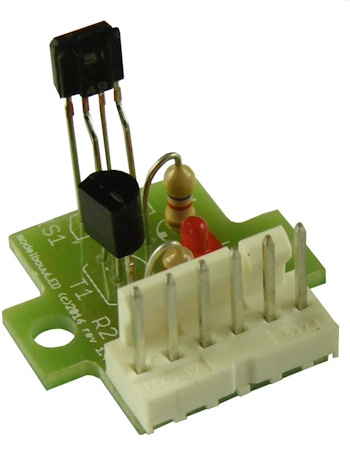

Stap 7 Indien gewenst monteer de connector. |
![](../media/licht-sluis-model-bouw-infa-red.jpg) |

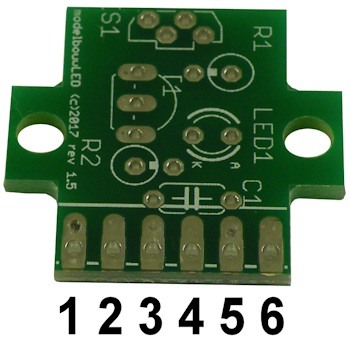

Aansluit gegevens:
1 = IR Led Cathode
2 = GND (-)
3 = GND (-)
4 = Uitgang
5 = IR Led Anode
6 = VCC (+) |
![Aansluitingen Licht Sluis Modelboew Led Aansluitingen Licht Sluis Modelboew Led](../media/lichtsluis-modelbouwled-koploper-hsi88-opto.jpg) |
