Werkingsmodi
De SwitchPilot 3 Servo is multiprotocolgeschikt en kan worden gebruikt met bedieningsstations op basis van het Märklin® Motorola®-systeem (b.v. 6021, Central Station® of Mobile Station®) en met DCC-geschikte bedieningsstations.
De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden voorgelezen.
Functionaliteit
De SwitchPilot 3 servo kan rechtstreeks door het digitale systeem of door een externe gelijkstroom- of wisselstroombron worden gevoed.
De SwitchPilot 3 Servo heeft acht uitgangen voor het aansturen van RC servoaandrijvingen.
Het kan deze aandrijvingen zo nauwkeurig besturen dat het, naast het schakelen van wissels, ook kan worden gebruikt voor het besturen van andere vertragingsreeksen.
De SwitchPilot 3 Servo heeft ingebouwde inschakelpulsonderdrukking om het systeemgerelateerde "schokken" van RC-servo's te elimineren of te verminderen wanneer de voedingsspanning wordt aangelegd.
Bovendien kan de stroomtoevoer naar de servo worden onderbroken om het "zoemen" van sommige goedkope servo's te voorkomen.
Elk van de acht servo's kan worden bediend in de "digitale modus" of in de "proportionele modus", voor het eerst geïntroduceerd met de SwitchPilot 3 servo:
In de digitale modus kan de servo naar twee eindposities "A" en "B" gaan, afhankelijk van de stand van de schakelaar op het bedieningspaneel.
De positie van de twee eindposities, alsmede de snelheid waarmee de servo in de gewenste richting beweegt, kunnen afzonderlijk op de SwitchPilot 3 servo worden ingesteld.
De digitale stand is perfect voor het schakelen van wissels of seinen die altijd in een vaste stand moeten blijven.
In proportionele modus kan de servo naar elke positie binnen de "A" en "B" eindposities bewegen, en kan hij ook stoppen.
De servo draait alleen zolang als het bedieningspaneel een commando stuurt.
Als u de knop loslaat, stopt de servo.
Op deze manier kunt u een servo in elke gewenste positie stoppen.
De snelheid van de servo kan afzonderlijk worden ingesteld.
De proportionele modus is ideaal voor (water)kranen of lokloodsdeuren of elke andere toepassing waar tussenposities nodig zijn.
Voor elke servo kan, naast de eindposities en de draaisnelheden, worden bepaald of hij bij het bereiken van de eindpositie moet voorlijken.
Bovendien kan het genereren van de servopuls worden beïnvloed om zich aan te passen aan de verschillende RC-servo's die op de markt verkrijgbaar zijn, of kan de voeding van elke servo afzonderlijk worden uitgeschakeld.
Op deze manier kunnen zowel goedkope analoge servo's als moderne digitale servo's (met microcontroller) optimaal worden aangestuurd.
Analoge werking

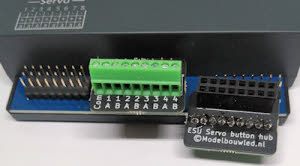

Als speciale voorziening kan de SwitchPilot 3 servo geheel zonder digitale besturingseenheid worden gebruikt: Indien gewenst kunnen tot 16 drukknoppen worden aangesloten voor het direct schakelen van de servo's.
Instelling
De SwitchPilot 3 Servo kan flexibel op het programmeerspoor met DCC-commandostations of op het hoofdspoor met POM ("Programmeren op Hoofdspoor") worden ingesteld, maar kan ook met RailCom® CV's uitlezen.
Hij leert de adressen ook rechtstreeks via een programmeertoets, indien gewenst.

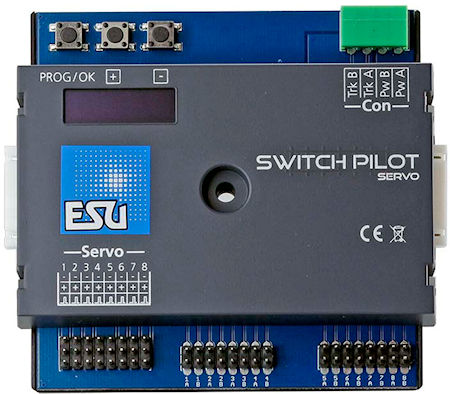

De eenvoudigste manier om de decoder in te stellen is met het geïntegreerde OLED-display en de drie ingangstoetsen: alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en desgewenst gewijzigd.
Programmeren" met behulp van uw commandopost is niet nodig.
Het kan echt niet eenvoudiger.
Voor firmware-updates kunt u de ESU LokProgrammer gebruiken.
Bescherming
Net als bij onze locomotiefdecoders zijn de uitgangen van de SwitchPilot 3 Servo grotendeels beveiligd tegen overbelasting. We willen dat u zo lang mogelijk plezier hebt van uw decoder.
