HANDLEIDING TL BESTURING

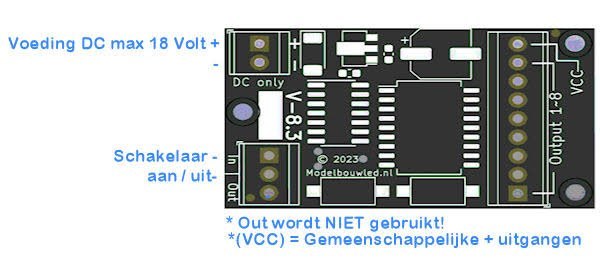

Knop A
Knop B
Klem ingang ‘system aan’
Lamp 1-8

Functie:

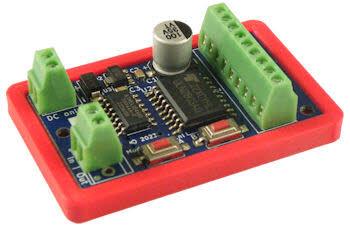

Het bordje kan tot 8 lampjes aansturen om een TL systeem na te doen.
Alle lampjes (aantal lampjes afhankelijk van de instellingen)  zullen tegelijk aan en uit gaan bij het in en uitschakelen van het systeem via de ingang ‘system aan’.
De lampjes zullen eerst gaan knipperen in willekeurige snelheid en volgorde om na een tijdje continue te gaan branden.
Bij het uitschakelen van het systeem via de ingang ‘system aan’ zullen de lampjes ietwat van elkaar verschillend uitschakelen.
In ca 30% van het aantal keren dat het systeem wordt ingeschakeld blijft 1 willekeurige TL knipperen om een kapotte TL buis na te doen.


Klem ingang ‘aan’:
Indien deze ingang ‘laag’ wordt gemaakt (aan massa gelegd) dan gaat het systeem aan.
Omgekeerd gaat het systeem uit.

Instellingen:
De instellingen geschieden met behulp knoppen A en B. Nadat de instellingen klaar zijn worden deze opgeslagen in de besturing.
BELANGRIJK: Het opslaan van de instellingen gebeurt 10 seconden nadat de knop A en B niet zijn ingedrukt. Indien de voeding van de besturing wordt weggenomen voordat deze tijd is verlopen zal de instelling niet worden bewaard en de vorige instelling na opstarten weer actief worden.

Maximaal aantal Lampjes inschakelen:
Zet het systeem aan. Druk nu op knop A. Het aantal maximaal aantal lampjes dat per keer aan gaat zal nu aangestuurd worden. Dit is natuurlijk alleen zichtbaar indien alle lampjes aangesloten zijn.
Elke keer dat knop A wordt ingedrukt komt er 1 lampje bij.
Wanneer bij 8 ingeschakelde lampjes nogmaals op knop A wordt gedrukt dan gaat het aantal ingeschakelde lampjes weer naar 1.
De instelling wordt door het systeem onthouden bij het spanningsloos maken.
Standaard instelling indien het systeem voor het eerst wordt ingeschakeld: Aantal lampjes 8.

Defecte TL  mode:
Bent u net als de programmeur van dit systeem allergisch voor kapotte TL lampen? Dan heb ik goed nieuws voor u.
U kunt deze modus uitschakelen door op knop B te drukken.
De lampjes zullen allen even continue aan gaan wanneer de defecte TL mode is uitgeschakeld en even knipperen wanneer deze modus is ingeschakeld.
De instelling wordt door het systeem onthouden bij het spanningsloos maken.
Standaard instelling indien het systeem voor het eerst wordt ingeschakeld: Modus AAN.

Auto On mode :
Zet het systeem uit.
Druk nu op knop B tijdens het inschakelen en houdt deze ca 3 sec. ingedrukt.
Het systeem zal nu, afhankelijk van de status van klem ingang ‘system aan’ zichzelf aan en uit schakelen. De aan en uittijden zullen variëren tussen de 14 en 24 seconden, met uitzondering van de eerste keer inschakelen, dan is de starttijd tussen de 0 en 5 seconden.
De instelling wordt door het systeem onthouden bij het spanningsloos maken.
Standaard instelling indien het systeem voor het eerst wordt ingeschakeld: Modus UIT.

Noot 1: Laat de schakeling na het wijzigen van een instelling minimaal 10 seconden onder spanning staan om het systeem de kans te geven om de gewijzigde waarde op te slaan.

Noot 2: U kunt de Klem ingang ‘system aan’ doorverbinden zodat het systeem zichzelf inschakelt zodra de voedingsspanning wordt aangebracht.
Het inschakelen zal gebeuren zoals hierboven is beschreven.
Het uitschakelen zal echter gebeuren met alle lampjes tegelijk.
