VH3 hulpdiensten

VH3-NG
Bestel
  • Beschrijving
  • Meer

De vernieuwde VH3 hulpdiensten (oa de Brandweer) is méér uitgebreid dan de vorige oude versie!
Deze vernieuwde versie is nu voorzien van 17 verschillende mode's, welke zijn in te stellen met ÉÉN drukknop.

De vernieuwde VH3 hulpdiensten (oa de Brandweer, politie, vrachtwagens, schoffels, vorkheftruck, tractoren, wegafzettingen,  enz. enz) is méér uitgebreid dan de vorige oude versie!
Deze vernieuwde versie is nu voorzien van 17 verschillende mode's, welke zijn in te stellen met ÉÉN drukknop.
Elke mode kan ook nog in een "at random" mode worden gezet.
Dus X tijd aan en Y tijd uit!De mode "alles random" is ook mogelijk.
Tevens zijn de volgende twee mogelijkheden toegevoegd, welke grote voordelen met zich meebrengt:  - Zowel wisselspanning als gelijkspanning kan worden gebruikt als voedingsspanning.
De weerstanden voor de LED's zijn niet meer nodig, dat is nu geintegreerd.
Kortom, de VH3 hulpdiensten print kan veel meer en is makkelijker in gebruik geworden!

Brandweer, politie, vrachtwagens, schoffels, vorkheftruck, tractoren, wegafzettingen,

Afmeting print: 30 x 15 MM +/-0,5.

Uitgang per kanaal maximaal: 20 ma

Uitgangsspanning: 4,4 Volt.

Ingangsspanning Min 5 Volt Max 18 Volt AC /DC

Wij hebben al de uitgangsweerstand geplaatst, deze is 150E.(R3 en R4)
Deze weerstand is in principe geschikt voor alle kleuren leds.
Vindt u de led nog te fel, plaats dan nog een weerstand naar keuze (b.v 150E)
in serie met de uitgang van elke led.


Bediening

Beginstand:
1. Druk op het rode knopje totdat de ledjes continu gaan branden, dat is dan de beginstand, het referentie punt.


2. Druk nogmaals en je krijgt, dan komen alle 17 patronen/programma’s random achter elkaar voorbij, zonder pauze.


3. Nog een druk op het knopje, alle 17 patronen/programma’s komen random achter elkaar voorbij, met een random pauze.


4. Nu kunt u door een druk op het rode knopje, het patroon/programma selecteren die u wenst.
De patronen komen één voor één voorbij.
Als u een keuze heeft gemaakt dan blijft dit patroon zo branden.
Druk u nog een keer op het rode knopje, dan zal het patroon branden met random pauzes.

5. Enz. enz.

Bruikbaar voor alles wat knippert, zoals:
Brandweer, politie, vrachtwagens, schoffels, vorkheftruck, tractoren, wegafzettingen,  enz. enz.

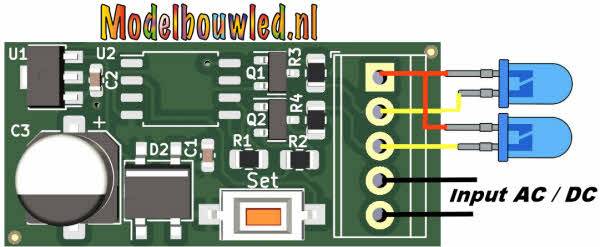

Voorbeeld aansluiten van een led:

Voorbeeld aansluiten van een led
