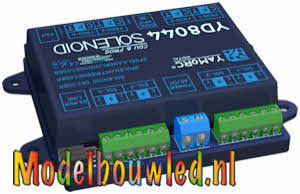

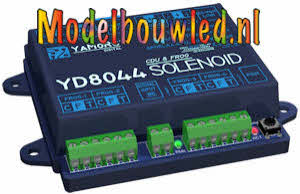

Schakeldecoder YD8044


YaMoRC
YD8044
6091008631673
van de adviesprijs.
    Levertijd:Oranje levertijd +/- 7 werkdagen.
Bestel
  • Beschrijving
  • Meer
  • Specificaties

De YD8044 is speciaal ontworpen voor magneetsgeschakelde wissels met hoge stroomsterkte en is onze 4-voudige solenoïde decoder met CDU en relais voor hartstukpolarisatie.

De module heeft de volgende kenmerken:

  * Vier onafhankelijke 9,5Amp solenoïde uitgangen
  * Slimme, 9400 uF CDU, die de laadniveaus bewaakt voor veilig en krachtig schakelen
  * Slechts 380 mA stroomverbruik tijdens het laden
  * Punstukpolarisatie via een 2 Ampère-relais dat samen met de solenoïde-uitgangen schakelt
  * Zeer eenvoudige basisinstelling (basisadres), door op de programmeerknop te drukken en het gewenste    wisseladres te schakelen
  * Geen ingewikkelde CV instellingen.
  * Duidelijke tekstconfiguratie gebaseerd op onze nieuwe ES-Link technologie.
  * Met onze YD9101-Config of YD7100-Command kan de configuratie gebeuren via de ingebouwde webinterface. Geen PC-software of Phone/Tablet Apps nodig!
  * Vier toewijzingen van adressen aan uitgangen, waarbij elke toewijzing een vrij te kiezen adres is dat elke uitgang kan schakelen.
  * Sequentiële uitgangsactivering op basis van pulstijd en oplaadniveau van de CDU.
  * CDU-opstartvertraging instelbaar om kortsluitbeveiliging in boosters te voorkomen.
  * Zeer bescheiden voedingsvereisten. Zelfs voor SEEP/Gaugemaster motoren is een 15V/500mA voeding meer dan voldoende.
  * Niet geschikt voor gemotoriseerde wisselmotoren.
  * Voeding: AC 10-16V; DC: 12-19V

Het programmeren geschiedt via de YD6016LN of de YD6096LN module in combinatie met de ES-LINK of via RS485 patchkabels.

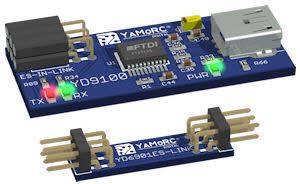

Daarvoor is het gebruik van de YD6902 ES-LINK-RS485 adapters of YD6901 ES-LINK connector benodigd.

Manual YD8044
Download
Engels
Manual YD8008 engels
Duits
Manual YD8044 Duits


Firmware Download

YD8044 FW + Configuration Software
