Voordat u begint:
Gereedschap voor montage
Leg de volgende gereedschappen klaar voor gebruik:
• Een kleine zijkniptang
• Een lichte soldeerbout met een dunne soldeerpunt
• Soldeertin (zo mogelijk 0,5mm)
Veiligheidsaanwijzingen
• De onderdelen zijn gevoelig voor oververhitting, zij mogen bij het solderen slechts kort verwarmd worden.
Geen „bakwerk“ ,dus geen haast klus!
• Een soldeerbout ontwikkelt een temperatuur tot 400°C.
Laat deze nooit zonder toezicht achter.
Houd ruime afstand van brandbare materialen en gebruik een tegen hitte bestendige ondergrond.
• Dit bouwpakket bevat kleine onderdelen, die door kinderen ingeslikt kunnen worden.
Laat kinderen uitsluitend onder toezicht mee knutselen.
Montage:
Ga bij de montage in de juiste volgorde te werk, zoals dit in de onderdelenlijst wordt aangegeven.
Begin dus bij stap 1!
Weerstandsnetwerken bezitten als inbouwkenmerk aan een einde een opgedrukt kruis, punt of een rechthoek.
Steek dit onderdeel zo in, dat dit kenmerk met de markering "1" op de printplaat gekenmerkt.
Condensatoren worden ook in de daarvoor bestemde gekenmerkte gaatjes geplaatst, waarbij de aansluitdraden iets uitelkaar worden gebogen waarna deze goed aan de printsporen worden gesoldeerd.
Bij de elektrolyt condensatoren (elco’s) moet op de polariteit (+,-) worden gelet!
Verkeerd om ingesoldeerde elco’s kunnen bij bedrijf exploderen!
Daarom is het bijzonder belangrijk, deze polarisatie twee- of driemaal te controleren.
Let ook op de capaciteit van condensatoren, bijv. n10 = 100pF (niet 10nF).
Monteer de Voltage Regulator zodanig, dat de metaalzijde met de witte dikke lijn op de printplaat overeenstemt.

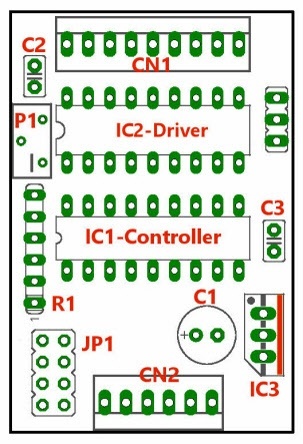

Rood in het PCB voorbeeld.
Geïntegreerde schakelingen (IC´s) bezitten als kenmerk voor de juiste inbouw aan beide voorzijden een halfronde verdieping of een punt (als verdieping of als opdruk).
Steek de onderdelen zodanig in de daarvoor bestemde IC-voetjes, dat de verdieping resp. de punt overeenstemt met het halfronde kenmerk van de printplaatopdruk.

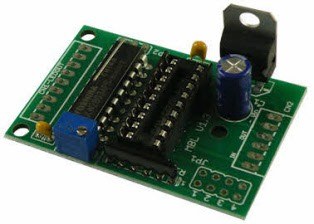

| |||||
Stap | Aantal | Onderdeel | Opmerking | Positie | |
1 | 1 | Printplaat | |||
2 | 2 | IC-voet-18polig | Let op de inham! | IC1, IC2 | |
3 | 2 | Condencator 100nf | 100nf = 104 | C2, C3 | |
4 | 1 | Weerstandsnetwerk 10K Ohm | Let op de punt! | R1 | |
5 | 1 | Instel Potmeter 20 KOhm | P1 | ||
6 | 1 | Elko 100uF/35V | Let op de polairiteit! | C1 | |
7 | 1 | IC: 7805 Voltage Regulator | Let op de polairiteit! | IC3 | |
8 | 1 | Jumperset 4* | * indien mee besteld! | JP1 | |
9 | 2 | Aansluit Connector 6 & 9polig* | * indien mee besteld! | CN1,CN2 | |
10 | 1 | IC: Controller V.... | Let op de polairiteit! | IC1 | |
12 | 1 | IC: Driver ULN2803 | Let op de polairiteit! | IC2 |
