Wat is een jumper?

Een jumper is een mechanische schakelaar, waarvan de toestand (aan/uit) eenvoudig te wijzigen is met de hand.
In essentie is het een open verbinding, die gesloten kan worden door over de jumper-pinnen een jumper te plaatsen, zodat ze elektrisch verbonden zijn.

De Licht Controller laat zo toe dat gebruikers het gedrag van de hardware kunnen beïnvloeden door bepaalde combinaties van pinnen te openen of te sluiten.

Als de Licht Controller opstart, wordt er gecontroleerd welke circuits geopend of gesloten zijn, zodat deze doet wat u heeft ingesteld.

Tip
In plaats van een jumper kan er ook een draad-brug geplaatst worden, het nadeel is dat je het niet gemakkelijk en snel kunt veranderen.

Jumper Setting PCB Modelbouwled


    Jumper groep J1 tot J4

J 1  J 2  J 3 Programma Keuze
 Niet  Niet  Niet Programma 1
 Wel  Niet  Niet Programma 2
  Niet  Wel  Niet Programma 3
  Wel  Wel  Niet Programma 4
  Niet  Niet  Wel Programma 5
  Wel  Niet  Wel Programma 6
  Niet  Wel  Wel Programma 7
  Wel  Wel  Wel Programma 8 (programma 1 tot 7 Random)
  Jumper 4
    Niet   Programma blijft doorgaan zonder pauze
    Wel   Programma heeft een willekeurige pauze (RANDOM)

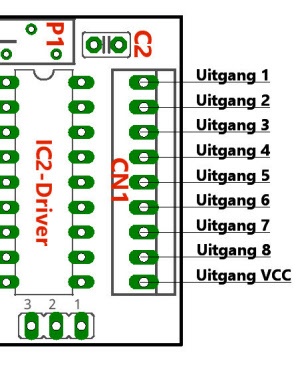

Aansluitin VH3 modelbouwled


Bij deze module wordt alleen uitgang 2 & 7 gebruikt.
