Wat is een jumper?


Een jumper is een mechanische schakelaar, waarvan de toestand (aan/uit) eenvoudig te wijzigen is met de hand.
In essentie is het een open verbinding, die gesloten kan worden door over de jumper-pinnen een jumper te plaatsen, zodat ze elektrisch verbonden zijn.

De Licht Controller laat zo toe dat gebruikers het gedrag van de hardware kunnen beïnvloeden door bepaalde combinaties van pinnen te openen of te sluiten.

Als de Licht Controller opstart, wordt er gecontroleerd welke circuits geopend of gesloten zijn, zodat deze doet wat u heeft ingesteld.

Tip
In plaats van een jumper kan er ook een draad-brug geplaatst worden, het nadeel is dat je het niet gemakkelijk en snel kunt veranderen.

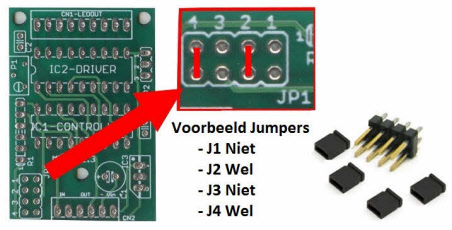

Jumper Setting PCB Modelbouwled




Voor deze controller zijn de jumpers opgedeeld in 2 groepen die afzonderlijk van elkaar functioneren.


Jumper groep J1 & J2

 J1

J2

 Maximale aantal uitgangen die aan gaan.

 Niet

 Niet

 Maximaal 8 uitgangen gaan aan.

 Wel

 Niet

 Maximaal 7 uitgangen gaan aan.

 Niet

 Wel

 Maximaal 6 uitgangen gaan aan.

 Wel

 Wel

 Maximaal 5 uitgangen gaan aan.

 Jumper groep J3 & J4

J3

J4

 Snelheid uitgangen aan / uit.

 Niet

 Niet

 Snelheid aan / uit is gelijk.

 Wel

 Niet

 Snelheid aan is sneller dan uit.

 Niet

 Wel

 Snelheid uit is sneller dan aan.

 Wel

 Wel

 Snelheid aan / uit is in te stellen met de potmeter.

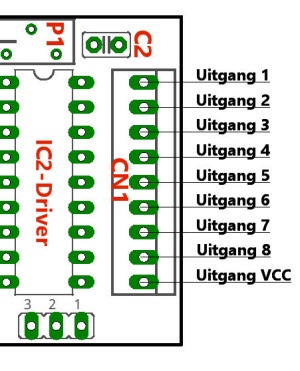

Bij deze controller kunnen al 8 de uitgangen gebruikt worden, maar niet verplicht!
